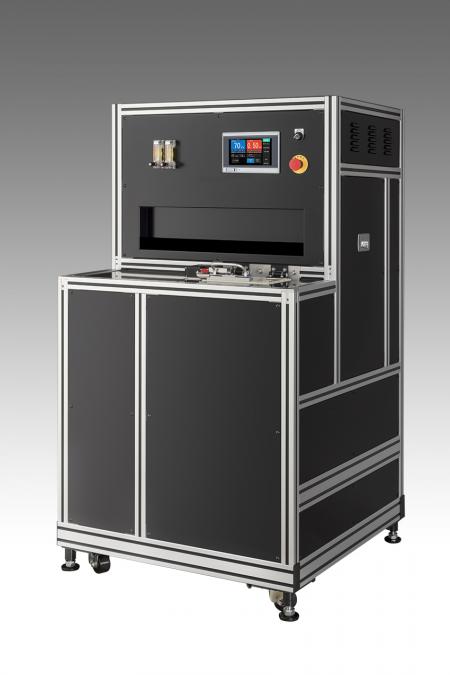

アイ・コンパクトEB


小型EB実験装置

当社の標準EB実験機と比較して、容積を1/5以下、重量を1/6以下まで小型・軽量化することにより、材料開発やプロセス開発に必要なEB実験環境の整備をより実現し易くしました。

従来の当社装置と同様、セルフシールド(自己遮蔽)構造やインターロック機構を採用しており、作業者の安全を確保しております。

また、本装置に温室効果ガス(SF6)を使用しておらず、環境にやさしい装置構成となっております。

樹脂の硬化試験や評価、基材の表面改質、表面殺菌など、貴社の研究開発の加速と拡大に貢献して参ります。

型式・形状

型式 EC90 / 10 / 50L
本体寸法 W845mm × D915mm × H1,615mm
概算重量 約450kg
外観 フレーム:アルミ   外装パネル部:塗装仕上げ



性能

加速電圧 50 〜 90kV(10kV刻みでの段階調整)
ビーム電流 0.10 〜 2.00mA(@90kV時)
吸収線量 500kGy・m/min
照射方向 下向き照射(ダウンファイアリング)
処理方式 トレイ搬送によるバッチ処理
有効照射幅 100mm
均斉度 ±15%以内(@90kV時)
搬送速度 1 〜 15m/min
トレイサイズ W125mm × D100mm × H10mm
照射距離 窓部からトレイ上部の位置まで約10mm



設置環境及び必要設備

【設置環境】

室温 10 〜 30℃
湿度 最大70%R.H.
雰囲気 粉塵がないこと、非爆発性雰囲気のこと
振動 振動が電子線照射装置に伝わらないこと



【必要設備】

コンプレッサ、冷却水循環装置及び酸素濃度計はオプションとなっております。



(1) 電源

電子線照射装置 単相200Vac +10%-10% 10A D種接地

※オプションの コンプレッサ、冷却水循環装置及び酸素濃度計の電源除く



(2) 圧縮空気

圧力 0.5MPa以上
消費量 微量



(3) 冷却水

水質 水道水質程度(純水不可、ゴミ等の混入なきこと)



(4) 窒素ガス

圧力 0.5MPa
流量 1.2m3 / Hr以上(露点-50℃ at 1atm)
純度 99.998%以上
